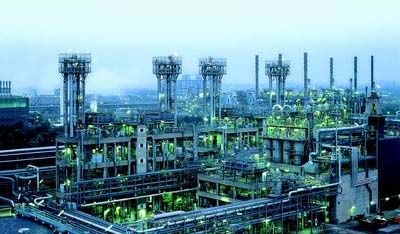

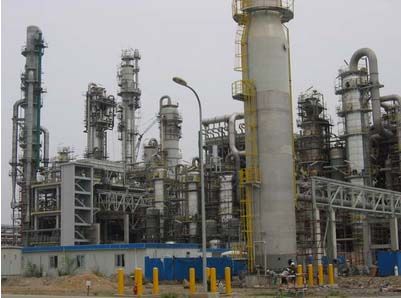

揚子石化－巴斯夫有限責任公司是巴斯夫公司和中石化集團各按50％比例出資組建的 合資公司。該公司在長江邊面積為 220 公頃的生產基地內建設一套蒸汽裂解裝置及9個下游 生產廠。該公司總投資29億美元，是目前中國最大的中德合資項目。國際承建商已開始承擔IPS的建設工程；該公司建設以年產60萬噸乙烯裝置為主體的世界級、高科技一體化石化生產基地，是我國石化行業目前最大的中外合資企業之一，預計 2005 年投入商業化運營， 每年可為市場提供170萬公噸高質的化學品以及聚合物，以滿足國內市場需要。屆時，揚子石化地區將發展為擁有800萬噸原油加工、125萬噸乙烯、120萬噸塑料、180萬噸聚酯原料、100萬噸芳烴生產能力的中國最大的石化產品生產基地之一。
網絡拓撲

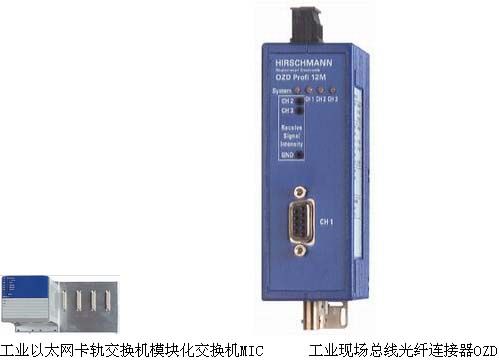

關鍵設備
網絡方案根據現有的各部門網絡布局和拓撲結構，采用了目前最為可靠成熟先進的網 絡技術和設備，以最優化的配置，保證了網絡的高可靠性。網絡結構采用了環形+雙星形以 太網結構，網絡主干交換機采用MICE百兆工業以太網交換機，為確保了整個網絡系統的穩 定、可靠運行提供了有利的保證。產品的冗余性和可靠性在此就不做贅述，具體介紹揚子巴 斯夫網絡系統具有的幾方面特點：
總投資29億歐元，2001年9月開工，預計2004年底完工，2005年投入商業運營；
世界級的一體化石油化工基地（IPS）,包括1套蒸汽裂解裝置及9個下游生產廠；
以年產60萬噸乙烯為核心，合計年產170萬噸高質化學品及聚合物。
系統需求
■ 分布式的單模光纖網絡
■ 協議開放和標準化
■ 標準的工業級網絡設備，適合安裝在控制柜內
■ 多級級聯能滿足實時性
■ 故障隔離，單點故障不會擴散到整個網絡
解決方案
■ 交換式工業以太網，100Mbps帶寬
■ 多模光纖連接分布在廠房各處的DCS控制器和現場儀表
■ 主體網絡使用模塊化的MICE系列交換機和RS2系列卡軌式交換機
■ 部分Profibus-DP協議的設備使用OZD光纖連接器
為什么選擇赫思曼
■ 工業標準的產品
■ 總線結構及星型結構混用
■ 卡軌式安裝，體積小，無散熱風扇
■ 在國內外石化行業項目中豐富的應用經驗
■ 產品性能可靠, 平均無故障時間大于17年
■ 抗干擾、耐腐蝕，工作溫度范圍高達60℃
