☆ 前言：
軍工靶場動態信號參數測試涉及槍炮膛壓、戰斗部沖擊波超壓、破片初速、速度降、末速、破片速度分布等多個方面，測試工作技術含量大，對測試系統指標要求高，要求測試系統具有多通道同步高速數據采集、大容量存儲、時域頻域分析、適應多種環境條件、可靠性高等特性。
☆ 測試要求：
◆ 便攜式主機，集成度高，抗振、抗電磁干擾性強，便于現場試驗；
◆ 多通道同步高速數據采集系統及高速定時/計數測速系統，用于靶場槍炮膛壓、戰斗部沖擊波超壓、破片初速、速度降、末速、破片速度分布相關參數測試；
◆ 要同其它測控設備生產廠家的前端調理系統和諧配套，并根據前端調理系統的設置，完成工程標定等參數轉換；
◆ 提供技術先進、質量可靠、工藝成熟的硬件產品；
◆ 在虛擬儀器應用軟件中集成靶場動態信號參數專用測試及算法模塊；
◆ 用戶指定格式的測試報告能夠自動生成，并可以進行后期編輯。
☆ 系統功能特點：
◆ 該系統為便攜式高速數據采集及靶場動態信號自動化測試系統，選用PXI或PCI總線測試平臺，采用多通道并行數據采集技術、高速定時/計數技術及虛擬儀器軟件技術，能夠完成包含內、外彈道測試的軍工靶場槍炮膛壓P-T曲線、戰斗部沖擊波超壓P-T曲線、破片初速、速度降、末速、破片速度分布等高速動態信號的采集記錄及數據的分析、處理；
◆ 能夠進行用戶指定格式的測試報告自動生成，所有數據和圖形可以直接發送到word中供用戶自行編輯；
◆ 具備抗振、抗沖擊、電磁屏蔽等多項保護措施，整機輕巧便攜，能夠適應野外現場試驗要求；
◆ 可同其它測控設備生產廠家的前端調理系統和諧配套，能夠根據前端調理系統的設置，完成工程標定等參數轉換，直接得到物理量真實值；
◆ 系統軟件提供硬件智能識別、自校準、自動檢測報警、控制采集、工程標定、波形實時顯示、讀取數據、數據處理、存盤、打印及通訊功能；
◆ 系統軟件內嵌軍工靶場動態參數專用測試及算法模塊，即可面向通用領域，又可實現靶場專業試驗測試要求。
☆ 系統結構：

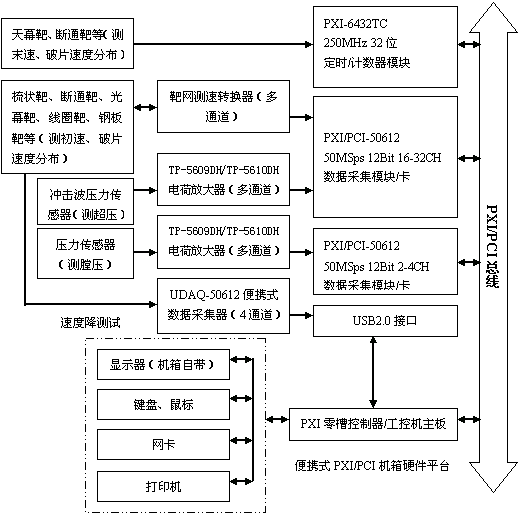

◆ 系統結構框圖如下所示：
◆ 系統結構說明及產品選型：
整套系統由TDEC多個PXI-50612/PCI-50612數據采集模塊/卡、PXI-6432TC超高速定時/計數器模塊、UDAQ-50612便攜式數據采集器、TP-5609DH/TP-5610DH多通道電荷放大器、靶網測速轉換器與便攜式PXI /PCI機箱硬件平臺有機集成而構成，根據測試要求的不同，可以選用上述不同的測試模塊，在TopView2000虛擬儀器應用軟件及軍工靶場動態參數測試軟件模塊的控制管理下，將前端不同類型的傳感器傳來的電壓信號進行多通道高速并行同步A/D變換，轉換為數字量存入計算機供用戶處理分析，同時輸出試驗結果。根據所選用配套產品的不同組合方案，可進行下列軍工靶場動態參數的測試：
● 初速測試：
可選產品：
① 多通道PXI-50612數據采集模塊+便攜式PXI機箱硬件平臺+靶網測速轉換器+TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
② 多通道PCI-50612數據采集卡+便攜式工控機硬件平臺+靶網測速轉換器+TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
● 戰斗部超壓測試：
可選產品：
① 多通道PXI-50612數據采集模塊+ TP-5609DH/TP-5610DH多通道電荷放大器+便攜式PXI機箱硬件平臺+TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
② 多通道PCI-50612數據采集卡+ TP-5609DH/TP-5610DH多通道電荷放大器+便攜式工控機硬件平臺+ TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
③ UDAQ-50612便攜式數據采集器+筆記本電腦+TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
● 破片速度分布測試：
可選產品：
① 多通道PXI-50612數據采集模塊+便攜式PXI機箱硬件平臺+靶網測速轉換器+TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
② 多通道PCI-50612數據采集卡+便攜式工控機硬件平臺+靶網測速轉換器+TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
● 膛壓測試：
可選產品：
① 多通道PXI-50612數據采集模塊+TP-5609DH/TP-5610DH多通道電荷放大器+便攜式PXI機箱硬件平臺+TopView2000虛擬儀器應用軟件
② 多通道PCI-50612數據采集卡+TP-5609DH/TP-5610DH多通道電荷放大器+便攜式工控機硬件平臺+ TopView2000虛擬儀器應用軟件
③ UDAQ-50612便攜式數據采集器+筆記本電腦+TopView2000虛擬儀器應用軟件
● 末速測試：
可選產品：
多通道PXI-6432TC超高速定時/計數器模塊+便攜式PXI機箱硬件平臺+TC Manage控制臺軟件
● 速度降測試：
可選產品：
① 多通道PXI-50612數據采集模塊+便攜式PXI機箱硬件平臺+ UDAQ-50612便攜式數據采集器+靶網測速轉換器+TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
② 多通道PCI-50612數據采集卡+便攜式工控機硬件平臺+ UDAQ-50612便攜式數據采集器+靶網測速轉換器+TopView2000虛擬儀器應用軟件（含靶場專用軟件模塊）
③ 多通道PXI-6432TC超高速定時/計數器模塊+便攜式PXI機箱硬件平臺+TC Manage控制臺軟件
☆ 系統軟件：
◆ TopView2000虛擬儀器應用軟件：
TDEC數據采集模塊、卡、便攜式采集器配套虛擬儀器應用軟件，提供硬件智能識別、控制采集、工程標定、波形實時顯示、讀取數據、數據處理、存盤、打印及通訊功能；測試報告自動生成；自動校準，自動檢測報警；所有數據和圖形可以直接發送到word中供用戶自行編輯；具備全中文在線幫助，操作直觀、便捷；支持WIN98/2K/XP操作系統。
◆ TC Manage控制臺軟件：
TDEC PXI-6432TC超高速定時/計數器模塊配套控制臺軟件，提供了圖形化、人性化的控制界面；控制多種觸發模式和計數模式；各通道狀態直觀顯示，計數結果和時間測試結果直接顯示；用戶可以很方便地進行各種參數的設置及結果查看，操作直觀、便捷。支持Win98/2000/XP操作系統。
◆ 軍工靶場動態參數專用測試及算法模塊：
● 基于TopView2000，集成軍工靶場初速測試、超壓測試、破片速度分布測試試驗算法模塊，成為一個即可面向通用領域的虛擬儀器軟件，又可實現專業試驗要求的綜合高性能軟件系統；
● 軟件具有可擴展性，能夠方便地增加新功能模塊，根據不同的試驗算法輸出相應結果；
● 軟件具有模塊化特性，可靈活配置，用戶可根據自身需求選擇所需要的試驗功能模塊；
● 以試驗為單位進行管理，試驗前可進行試驗設置，設置完成后可保存為項目配置文件供重復調用；
● 可對試驗進行分組管理，同時進行槍彈、炮彈不同試驗項目的數據采集；
● 自動計算平均速度、初速、超壓、速度分布、膛壓、標準差、極差等參數值；自動剔除用戶事先設定范圍內的無效數據，用戶也可手動剔除無效數據，使之不參與測試結果的計算；
● 自動生成用戶指定格式的試驗報告，包括測試波形曲線圖、相關測試參數數據表格、計算結果及試驗相關信息等，且可在MS-Word中進行重排版和文字編輯；
● 所有測試波形曲線、計算結果等信息可以保存為文件格式供用戶重復調用及分析處理。
☆ 部分專用測試及算法模塊軟件界面圖：
☆ 測試波形圖舉例：
下圖為通過我公司靶場動態信號測試系統測得的軍工靶場戰斗部沖擊波超壓測試實測曲線圖，通過系統軟件發送到MS-Word中自動生成（相關單位隱去），軟件還可精確判讀出圖中紅色圓圈范圍內的超壓參數值（用戶所關心的測試結果）；同時還可以將與該波形曲線相關的測試參數表格發送到MS-Word中供用戶排版、編輯以及生成測試報告。
☆ 硬件配置及主要技術指標：
◆ 便攜式PXI/PCI機箱硬件平臺，支持TCP/IP網絡數據傳輸及遠程控制
◆ PXI/PCI-50612數據采集模塊/卡
◆ UDAQ-50612便攜式數據采集器
◆ PXI-6432TC 250MHz 超高速定時/計數器模塊
◆ TP-5609DH/TP-5610DH多通道電荷放大器
◆ 并行采集通道數：16～32CH
◆ 多通道并行同步數據采集
◆ 每通道最高采樣率：50MSps，向下可程控分18檔
◆ 分辨率：12Bit
◆ 每通道緩存深度：8～16M字節
◆ 每通道量程：±100mV～±20V，八檔程控
◆ 通道帶寬：0～10MHz
◆ 觸發方式：內、外、手動、強制觸發多種模式
☆ 結束語：
軍工靶場測試現場是一個振動大、干擾大、噪音大、危險性大的試驗場所，如果靠過去的傳統儀器一次性完成上述各種參數測試，不但困難，而且操作復雜，準備工作煩瑣，易出錯，可靠性和準確性差。采用了本系統后，大大減少了用戶的工作量，提高了工作效率和測試的準確性、可靠性。通過實踐檢驗，本系統已在國內多家軍工靶場及相關院校配置，并在多個重大軍工試驗項目中得到了成功的應用，系統各項指標功能完全滿足軍工靶場動態信號的多種測試要求，同時在便攜性、抗振動、抗電磁干擾、工作可靠性等方面也具有極大優勢，各測試功能模塊組合靈活，貼近用戶實際需要，非常適合各種規模的軍工單位靶場測試使用。
